Trosolwg Cynnyrch

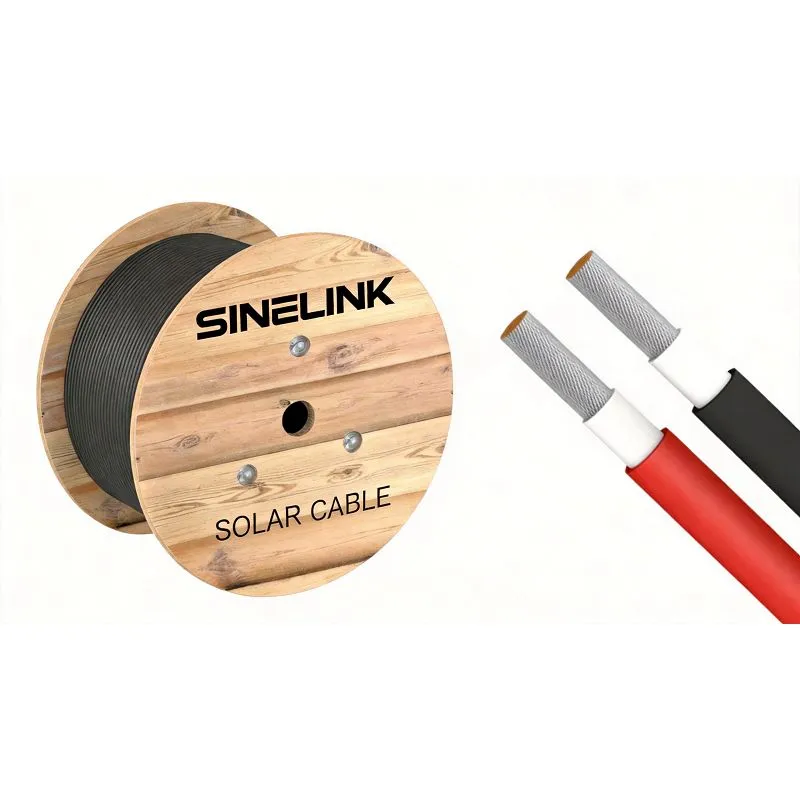

Mae Cebl Solar DC 10mm yn symud y tu hwnt i wifrau llinynnol safonol i diriogaeth casglu DC a llwybro pŵer pellter canolig. Gyda dargludydd copr tun 10mm², mae'n darparu gwrthiant sylweddol is fesul metr na meintiau cebl ysgafnach - sy'n trosi'n uniongyrchol i lai o ynni a gollir wrth gludo rhwng yr arae a'r gwrthdröydd. Ar gyfer toeau masnachol, gweithfeydd diwydiannol, a systemau wedi'u gosod ar ganol y ddaear, mae'n llenwi'r bwlch rhwng cebl llinyn bob dydd a'r meintiau dyletswydd trwm a gedwir ar gyfer tollau cefnffyrdd.
Manylebau
|
Paramedr |
Manyleb |
|
Maint yr Arweinydd |
10 mm² |
|
Deunydd arweinydd |
Copr tun, aml-sownd |
|
Math Cebl |
Cebl PV DC craidd sengl- |
|
Foltedd Cyfradd |
1000V AC / 1500V DC |
|
Inswleiddiad |
Cyfansoddyn rhydd o halogen wedi'i gysylltu ag electron |
|
Gwain Allanol |
Cyfansoddyn di-halogen wedi'i sefydlogi UV |
|
Amrediad Tymheredd |
-40 gradd -90 gradd |
|
-Tymheredd Cylchdaith Byr |
Hyd at 250 gradd (5s) |
|
Tua. Diamedr Allanol |
~8.1 mm |
|
Tua. Pwysau |
~145 kg/km |
|
Perfformiad Fflam |
Mwg isel, halogen-rhad ac am ddim, gwrth-fflam |
|
Lliw |
Du, coch, neu arferiad |
|
Sail Ardystio |
Safon TUV PV cebl |
Defnyddiau Craidd
Mae cebl 10mm yn mynd i mewn i'r llun pan fydd ochr DC prosiect solar yn dechrau edrych yn llai fel casgliad o lidiau llinynnol byr ac yn debycach i rwydwaith dosbarthu pŵer strwythuredig. Dyma'r tir canol ymarferol, sy'n ddigon cryf i drin cylchedau casglu llwyth uwch, ond nid yw mor drwm fel ei fod yn cymhlethu'r gosodiad neu'n cynyddu cost deunydd yn ddiangen.
Casgliad DC Rhwng Pwyntiau Cyfunol
Pan fydd sawl llinyn yn cydgyfeirio mewn blwch cyfuno a bod angen i'r cerrynt cyfunol deithio ymlaen i'r gwrthdröydd, mae cebl 10mm yn cario'r llwyth hwnnw ag ymyl trydanol cyfforddus. Mae'n lleihau'r gostyngiad mewn foltedd sy'n cronni ar draws-cylchedau lefel casglu, gan ddiogelu cynnyrch y system.
Cysylltiad Offer Pellter canolig-
Mewn llawer o brosiectau masnachol a diwydiannol, nid yw'r ystafell gwrthdröydd wrth ymyl yr arae. Mae llwybrau cebl o 30 i 60 metr yn gyffredin. Ar y pellteroedd hyn, mae cebl 10mm yn darparu perfformiad amlwg gwell na 6mm, sy'n ddigon i wneud gwahaniaeth gwirioneddol mewn cyflenwi ynni heb neidio i fesurydd llawer trymach.
Araeau wedi'u Mowntio ar Ben y To a'r Tir -Mwy
Wrth i gapasiti gosodedig dyfu, felly hefyd y mae'r cerrynt sy'n llifo trwy gebl DC-ochr. 10mm yn cynnal y lefelau cerrynt uwch a geir mewn toeau masnachol, gosodiadau warws, a systemau wedi'u gosod ar raddfa ganolig lle byddai cebl 4mm neu 6mm yn rhy fach ar gyfer y gwaith.
Senarios Cais
Solar Rooftop Masnachol
Ar doeon masnachol fel canolfannau siopa, adeiladau swyddfa, warysau logisteg, mae cebl 10mm yn trin y casgliad DC rhwng adrannau arae ac offer gwrthdröydd canolog. Mae'n cadw colledion llinell dan reolaeth ar draws y math o bellteroedd cebl y mae adeiladau masnachol yn eu creu fel arfer, ac mae ei wydnwch yn dal i fyny at y traffig traed a mynediad cynnal a chadw sy'n gyffredin ar doeau gweithio.
Gosodiadau Planhigion Diwydiannol
Yn aml mae gan ffatrïoedd a chyfleusterau cynhyrchu arwynebedd toeau mawr ond maent yn gosod offer trydanol mewn ystafelloedd pwrpasol gryn bellter i ffwrdd. 10mm pontydd cebl sy'n bwlch yn effeithlon, gan gludo cerrynt DC uwch ar draws yr adeilad heb y gosb gostyngiad foltedd y byddai cebl ysgafnach yn ei gosod.
Prosiectau wedi'u Mowntio ar Raddfa Ganol
Ar gyfer{0}}systemau wedi'u gosod ar y ddaear yn yr ystod cannoedd o-cilowat, mae cebl 10mm yn gweithio'n dda â'r casgliad-gwifrau lefel rhwng grwpiau llinynnol a blychau cyfuno maes. Mae ei adeiladwaith awyr agored yn ymdrin â chladdu uniongyrchol mewn cwndid, llwybro hambwrdd cebl aer agored, a thraul cyffredinol gosod maes.
Cylchedau Solar Plus Storio DC
Mewn systemau PV wedi'u paru â storfa batri, mae rhai cylchedau ochr DC yn cario mwy o gerrynt nag y gall cebl llinynnol safonol ei drin yn effeithlon. 10 Mae cebl mm yn ffitio'r cylchedau trymach hyn, rhwng raciau batri a bysiau DC, neu rhwng allbynnau cyfuno a mewnbynnau gwrthdröydd hybrid.
Canllaw Dethol
Cebl Solar 10mm DC yw'r dewis cywir pan fydd y gylched yn mynd y tu hwnt i ryng-gysylltiad llinynnol sylfaenol ac yn dechrau gweithredu fel llinell gasglu neu ddosbarthu. Ystyriwch pan:
- Mae cerrynt cylched cyfunol yn fwy na'r ystod gyfforddus o gebl 6mm
- Mae pellter llwybro cebl yn disgyn yn yr ystod 30-60 metr
- Mae'r prosiect ar raddfa fasnachol neu ddiwydiannol gyda chynhwysedd gosodedig uwch
- Mae dadansoddiad gostyngiad foltedd yn dangos bod meintiau cebl ysgafnach yn ymylol ar gyfer y llwybr arfaethedig
Ar gyfer gwifrau llinynnol preswyl safonol, mae 4mm neu 6mm fel arfer yn ddigon. Ar gyfer llinellau cefn gwaith trwm, trawsyrru pellter hir, neu gylchedau cerrynt uchel iawn, 16mm neu 25mm sy'n darparu'r lefel nesaf o gapasiti.
Cyflenwi a Chymorth Technegol

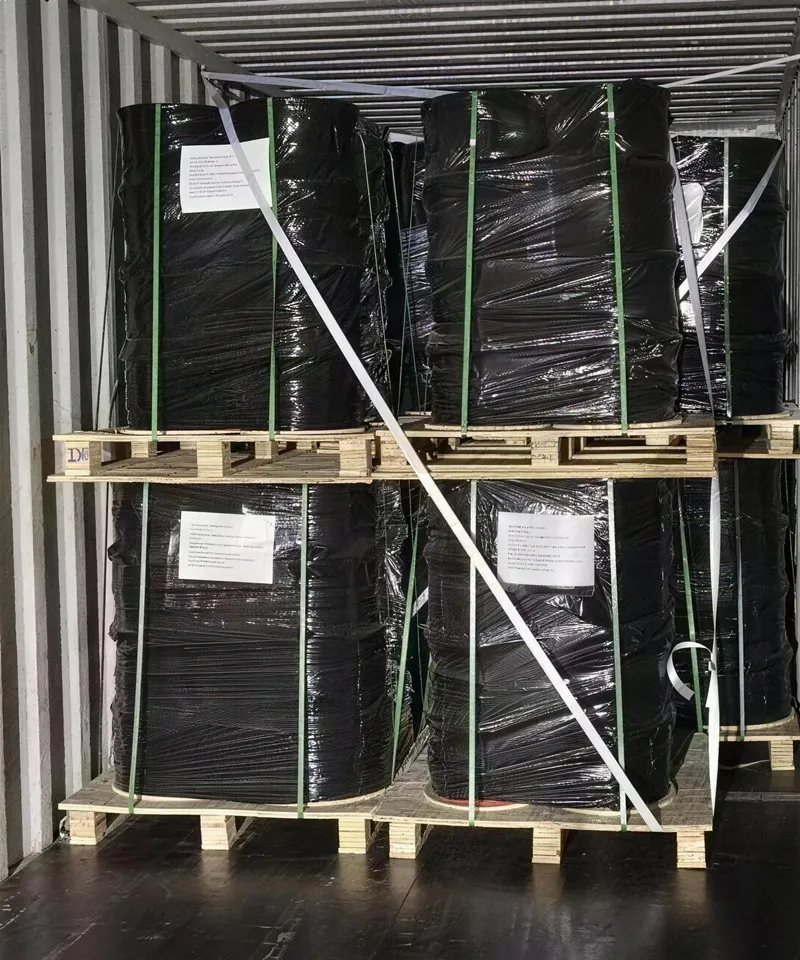

Mae cebl yn cael ei gyflenwi mewn coiliau, rholiau, neu ddrymiau allforio yn dibynnu ar gyfaint archeb a gofynion logisteg. Mae torri hyd personol, marcio label preifat, a phecynnu-pecynnu penodol ar gael.
Mae cefnogaeth dechnegol yn cynnwys dewis cebl yn seiliedig ar foltedd system, cerrynt cylched, dull gosod, a hyd llwybr. Gellir cydlynu taflenni manyleb, adroddiadau prawf, a dogfennaeth allforio ar gyfer prynwyr prosiect, dosbarthwyr, a chontractwyr EPC.
