Trosolwg Cynnyrch

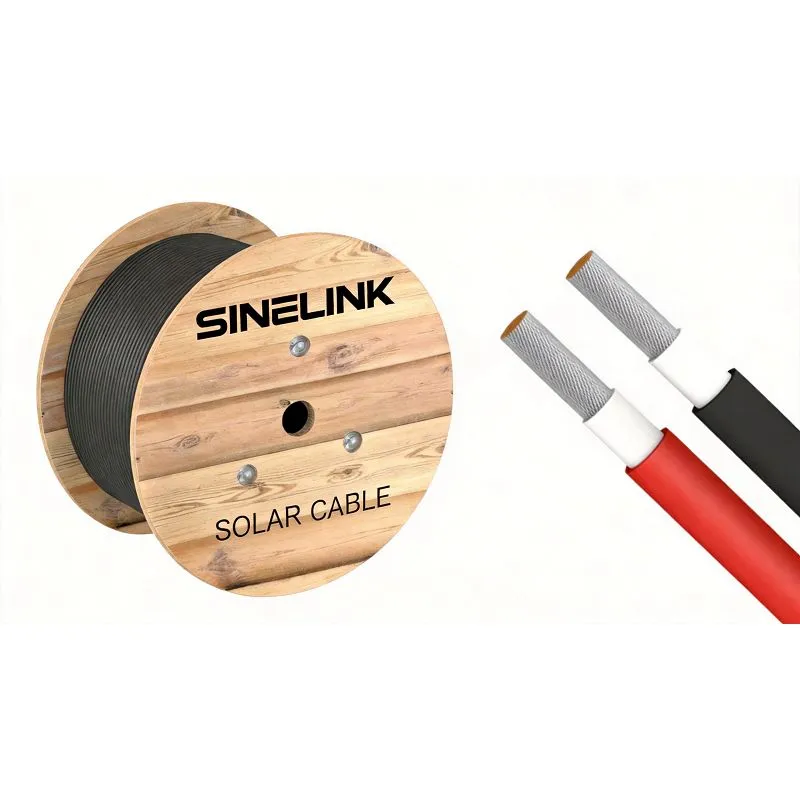

Cable Solar DC 25mm yw'r dargludydd trymaf yn y gyfres cebl solar TUV, wedi'i adeiladu'n bwrpasol ar gyfer llinellau cefn DC a phrif gylchedau bwydo mewn gosodiadau ffotofoltäig ar raddfa fawr. Ar y maint cebl hwn, nid gwifrau llinyn yw'r dasg bellach na chasgliad lefel ganol - trawsyrru pŵer ydyw. Mae'r cebl yn cario allbwn cyfanredol adrannau arae cyfan ar draws pellteroedd lle mae pob ffracsiwn o y cant mewn colled llinell yn effeithio ar economeg y prosiect.

Gyda dargludydd copr tun sownd 25mm² ac inswleiddiad traws-haen deuol, mae'n darparu'r gwrthiant isaf fesul metr o unrhyw gebl yn yr ystod. Ar gyfer -ffermydd solar ar raddfa ddefnyddioldeb, gweithfeydd diwydiannol mawr, a phensaernïaeth gwrthdröydd canolog, dyma'r cebl sy'n amddiffyn cynnyrch ynni ar y pwynt lle na all meintiau ysgafnach wneud y gwaith.

Paramedrau Technegol

Paramedr	Manyleb
Maint yr Arweinydd	25 mm²
Deunydd arweinydd	Copr tun, aml-sownd
Math Cebl	Cebl PV DC craidd sengl-
Foltedd Cyfradd	1000V AC / 1500V DC
Inswleiddiad	Cyfansoddyn rhydd o halogen wedi'i gysylltu ag electron
Gwain Allanol	Cyfansoddyn di-halogen wedi'i sefydlogi UV
Amrediad Tymheredd	-40 gradd -90 gradd
-Tymheredd Cylchdaith Byr	250 gradd (5s)
Minnau. Radiws Plygu	4 × diamedr allanol
Tua. Diamedr Allanol	11.5–12.5 mm
Tua. Pwysau	~310 kg/km
Perfformiad Fflam	Mwg isel, halogen-rhydd,-wrth-fflam
Lliw	Du, coch, neu arferiad
Sail Ardystio	Safon TUV PV cebl

Defnyddiau Craidd

Cefnffyrdd DC a Phrif Fwydwyr

Cebl 25mm yw asgwrn cefn llwybro pŵer DC mewn gosodiadau mawr. Mae'n cysylltu allbynnau blwch cyfuno i orsafoedd gwrthdröydd, cypyrddau dosbarthu DC, neu offer trosi cyplydd newidydd, gan gludo'r cerrynt agregedig o grwpiau llinynnol lluosog dros bellteroedd a fyddai'n achosi colledion annerbyniol gyda dargludydd ysgafnach.

-Trosglwyddiad DC Pellter Hir

Pan fydd lleoliad offer yn creu llwybrau cebl sy'n fwy na 60 i 100 metr, mae cebl 25mm yn cadw gostyngiad mewn foltedd o fewn y terfynau y mae economeg y prosiect yn eu mynnu. Dyma'r norm mewn-ffermydd solar wedi'u gosod ar y ddaear lle mae gorsafoedd gwrthdröydd yn eistedd yn ganolog a meysydd arae yn ymestyn allan i bob cyfeiriad.

Cylchedau Storio Cyfredol Uchel-

Mewn prosiectau storio solar ar raddfa fawr a mwy, gall y cylchedau DC rhwng raciau batri, bysiau DC, a systemau trosi pŵer gario cerrynt sylweddol. 25mm cebl yn darparu'r màs dargludydd sydd ei angen ar y cylchedau hyn ar gyfer gweithrediad diogel ac effeithlon.

Senarios Cais

Cyfleustodau-Graddfa Ffermydd Solar

Mewn ffermydd solar dosbarth megawat, cebl 25mm yw prif asgwrn cefn y casgliad DC. Mae'n cysylltu blychau cyfuno maes â gorsafoedd gwrthdröydd canolog ar draws pellteroedd a fyddai'n gwaedu ynni gyda chebl ysgafnach. Y tu hwnt i berfformiad trydanol, mae ei gadernid mecanyddol yn gwrthsefyll realiti gosodiadau maes ar raddfa fawr, ffosio, tynnu cwndidau, a gofynion trin cyffredinol safleoedd adeiladu sy'n gorchuddio hectarau o dir agored.

Cyfleusterau Diwydiannol gydag Ystafelloedd Gwrthdröydd Anghysbell

Weithiau mae ffatrïoedd mawr a chyfadeiladau diwydiannol yn gosod offer gwrthdröydd mewn ystafelloedd trydan pwrpasol ymhell o'r rhesi to, ar draws yr adeilad, i lawr y riser, trwy hambwrdd cebl, ac i mewn i ystafell switshis. 25mm mae ceblau'n pontio'r llwybrau hyd adeiladau hyn yn effeithlon, gan gynnal ansawdd trawsyrru lle byddai cebl ysgafnach yn gwastraffu ynni'n dawel dros bob metr o'r llwybr.

Pensaernïaeth Wrthdröydd Ganolog

Mae prosiectau sy'n defnyddio topoleg gwrthdröydd canolog fel lle mae un neu ychydig o wrthdröwyr mawr yn gwasanaethu'r arae gyfan, yn crynhoi cerrynt DC i lai o gylchedau trymach. Mae'r llinellau cefnffyrdd hyn yn union yr hyn y mae cebl 25mm wedi'i gynllunio ar ei gyfer. Mae'n darparu'r màs dargludydd sydd ei angen i drin cerrynt cyfanredol uchel heb wresogi gormodol, ac mae ei wrthwynebiad is fesul metr yn gwella effeithlonrwydd taith crwn yr ochr DC yn uniongyrchol.

Cyfeirnod Gollwng Foltedd

Mae'r ffigurau canlynol yn rhoi arweiniad cyffredinol ar gyfer dewis cebl rhagarweiniol. Mae gwerthoedd gwirioneddol yn dibynnu ar dymheredd dargludydd, dull gosod, ac amodau amgylchynol.

Cyfredol	Pellter Un-Ffordd	Tua. Gollwng Foltedd
80 A	50 m	~2.9 V fesul arweinydd
80 A	100 m	~5.8 V fesul arweinydd
100 A	50 m	~3.6 V fesul arweinydd
100 A	100 m	~7.2 V fesul arweinydd

Mae'r gwerthoedd hyn yn seiliedig ar wrthiant dargludydd safonol ar 20 gradd. Ar dymheredd gweithredu uwch, bydd gostyngiad foltedd gwirioneddol ychydig yn fwy.

Canllaw Dethol

Nid yw Cebl Solar 25mm DC yn gebl -diben cyffredinol - mae'n gebl llinell gefnffordd. Dewiswch hi pan fydd y gylched yn brif borthwr DC, nid yn dennyn llinyn neu'n llinell gasglu lefel ganol. Yn benodol:

Mae cerrynt cylched cyfanredol yn fwy na'r hyn y mae cebl 16mm yn ei drin o fewn terfynau thermol
Mae pellter llwybro cebl yn ddigon hir fel bod gostyngiad mewn foltedd yn dod yn gyfyngiad dylunio ystyrlon
Mae'r prosiect yn defnyddio pensaernïaeth gwrthdröydd canolog gyda chasgliad DC trwm
Mae modelu cynnyrch ynni yn dangos bod colli dargludydd mewn meintiau cebl ysgafnach yn lleihau dychweliad prosiect

Ar gyfer gwifrau llinynnol safonol, rhyng-gysylltiad modiwl, neu rediadau preswyl byr, mae'r meintiau ysgafnach yn yr ystod TUV (4mm–10mm) yn fwy priodol. 16mm yn opsiwn canolraddol ar gyfer cylchedau sydd angen mwy na chebl casglu ond llai na chynhwysedd llinellau cefnffyrdd llawn.

Ansawdd a Chydymffurfiaeth

Mae'r cynnyrch yn cael ei gynhyrchu o dan ofynion cebl ffotofoltäig TUV gyda rheolaeth ansawdd ffatri yn cwmpasu:

Archwiliad deunydd crai sy'n dod i mewn
Gwrthiant dargludydd a gwirio dimensiwn
Trwch inswleiddio a phrofi crynoder
Gwrthsefyll foltedd a phrofi ymwrthedd inswleiddio
Samplo cynnyrch gorffenedig ac archwilio gweledol

Gellir cydlynu adroddiadau prawf penodol, dogfennau cydymffurfio, a deunyddiau ardystio yn seiliedig ar ofynion y prosiect a'r farchnad gyrchfan.

Cludo a Thrin

Mae cebl 25mm yn cael ei gyflenwi ar ddrymiau pren neu riliau dyletswydd trwm sy'n addas ar gyfer cludo nwyddau ar y môr a darparu safle prosiect. Ar tua 310 kg y cilomedr, dylai pecynnu a chynllunio trafnidiaeth gyfrif am offer trin yn y safle derbyn. Mae hyd safonol, torri arferiad, a marcio label preifat ar gael ar gyfer archebion prosiectau ac OEM.
